アパチャカードのスキャン・電子化

アパチャカード(APカードまたはアパチュアカードとも表記される)には、カードに様々な情報を記載できる項目欄が設けてあります。マイクロフィルムを見なくても一目でその内容が分かるため図面・書類の長期保存においてとれも優れた媒体です。このため特に図面の長期保存を目的に、膨大な数のアパチャカードが製作され現在も使用・保管されています。

アパチャカードとは?

マイクロフィルムの図面情報カード

  • 35mmマイクロフィルムの1コマを専用の台紙のくりぬき部分に貼り付けたものです。このくりぬいた部分のことを指す英語"aperture"(穴、すき間、窓の意)からアパチャカードまたはアパーチュアカードと呼ばれています。
  • カードの台紙部分にはマイクロフィルムに記載されている内容を書き出す項目欄が整備されているため、マイクロフィルムを直接見なくても、これを手がかりに目的のマイクロフィルムを探すことが出来ます。
  • 引出しがずらりと並んだ専用のキャビネットに保管されている沢山のアパチャカードの姿は、さながらかつての図書館の図書カードのようです。アナログの検索システムのため、目的の一枚を探し出すのには時間を要します。

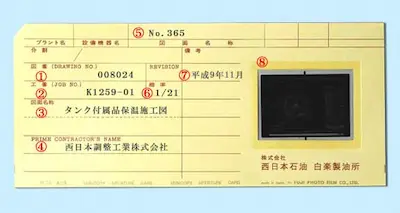

aperture card
※こちらは一例です。項目の内容は製作した会社により異なります。
  • ①図番
  • ②工番
  • ③図面名称(1)
  • ④第1請負業者
  • ⑤図面名称(2)
  • ⑥縮率:図面をマイクロフィルムに撮影した際の縮小の比率です。
  • ⑦年月日:図面の作成年月日です。
  • ⑧35mmマイクロフィルム

電子化した場合のファイル名の付け方の一例

使えるデータに仕上げるための重要工程

  1. ①+②+③+⑤+⑦のように必要な項目をアンダーバーでつなぐ
  2. ファイル名は(上記内容)+(拡張子:.pdf、.tif、.jpgなど)となる
  3. 008024_K1259-01_タンク付属品保温施工図_No365_H0911.tif

※項目数を必要最低限のものにすれば作業コストをおさえることが出来ますので、事前のヒヤリングの際にお客様と相談して決めています。

アパチャカードスキャナー

専用のスキャナーだから高精度のスキャニング

大量のアパチャカードを詳細にスキャンするため、自動送り装置のついた高性能のアパチャカードスキャナーを使用しています。

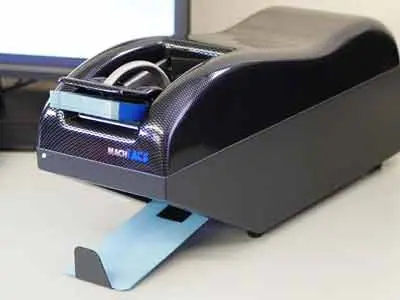

アパチャカードスキャナーMACp
A0サイズの図面と読取解像度400dpiに対応したアパチャカード専用スキャナーです。

アパチャカードのスキャニングと縮率

機械図面など精度が要求される図面を正確に復元可能

図面の撮影縮率はA0=1/30、A1=1/21、A2=1/15と決まっていますので、それぞれ30倍、21倍、15倍に拡大すれば原寸に戻すことが可能となります。

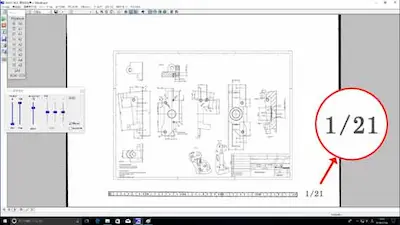

アパチャカードのスキャンソフト
後から見ても図面サイズが分かるように図面の下にスケールと撮影縮率を置いて撮影します。これはそのマイクロフィルムをスキャンしたところです。

アパチャカードのスキャニング作業に伴うあれこれ

スキャン前整理も大事な作業

  • アパチャカードの縮率に合わせてスキャナの倍率を変えながらスキャンすれば、オリジナルの図面サイズに合わせた画像サイズのデータを作成できます。
  • 現実には1/22、1/16といった規格外の縮率が混じっているケースが多くあります。
  • キャビネットに収納してあった順番にスキャンするのが一般的ですが、縮率がまちまちで頻繁にスキャナの倍率設定を変更する必要が生じるため作業に時間がかかります。
  • 電子化の後に廃棄するなど元通りの順番に戻す必要がない場合は、縮率ごとに並べ替えてからスキャンする方法もあります。

コストダウンのために考えられること

用途に合わせてデータの仕上げ方を選ぶ

アパチャカードを原寸の図面に出力する必要がなく、パソコンの画面での閲覧やA3サイズでのプリントアウトで十分な場合、スキャナの倍率を固定してA3サイズの画像サイズに統一してスキャンすれば、その分作業効率が上がります。

原寸にする可能性のあるものだけ選別することでも、スキャンのコストを削減することができますので、ご要望がございましたら事前ヒアリングの際に遠慮なくお申し付けください。
